当您需要理想的时钟源时 -55体育

您的任务

现代数字设计和数据转换器只能在时钟源允许的情况下工作。为了实现数据转换器设计的最佳性能，需要理想的时钟源，以尽量减少对数模转换器 (dac) 输出的信号纯度或模数转换器 (adc) 的采样数据的影响。随着时钟频率的增加，对信号质量的要求变得更加严格。最重要的是，您需要灵活、抖动小、噪声低且频谱纯度高的时钟源，以为当今和未来的设计提供所需信号。

测试与测量55体育的解决方案

r&s^®sma100b 生成可用作理想时钟源的纯净信号。信号发生器的射频输出频率高达 20 ghz，甚至可以支持时钟频率稳步提高的新型和下一代 dac 与 adc：

❙ 频率范围：8 khz 至 3/6/12.75/20 ghz

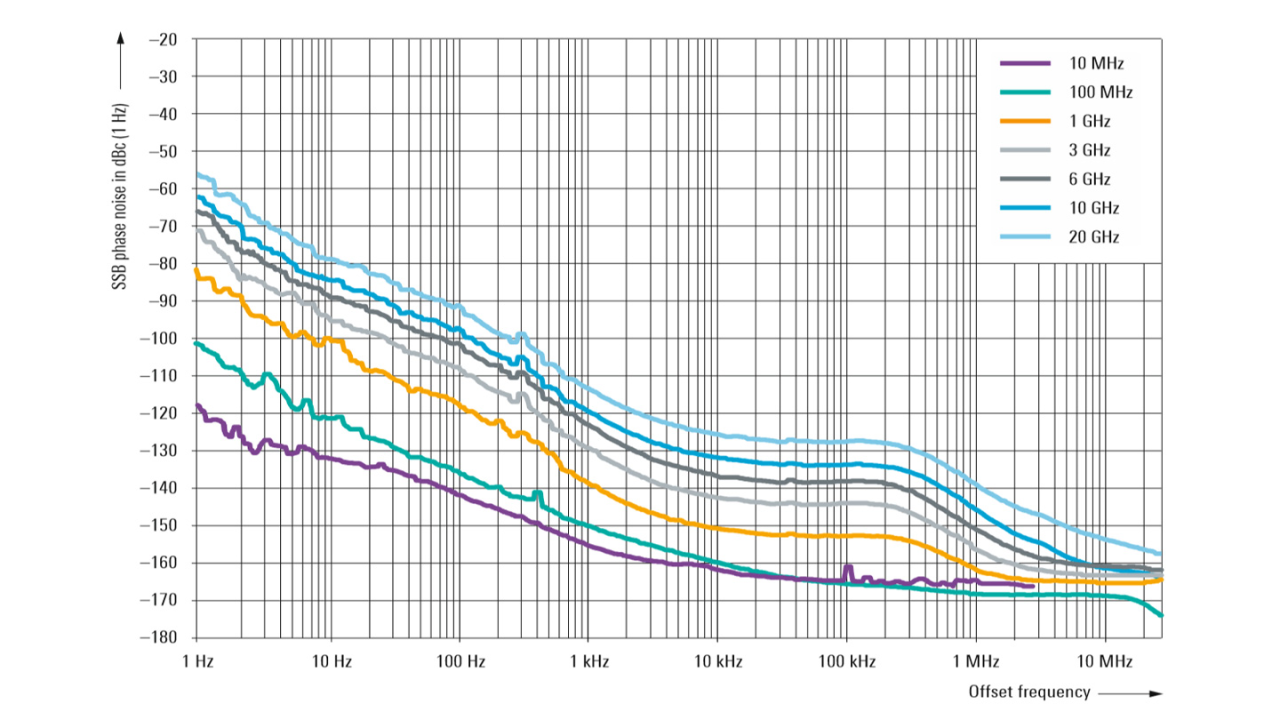

❙ 卓越的 ssb 相位噪声：1 ghz、20 khz 偏移时为 –152 dbc (1 hz)

❙ 低抖动：1 ghz 时为 17.5 fs（带宽为 1 hz 至 10 mhz）

❙ 几乎没有宽带噪声：10 ghz、30 mhz 偏移时为 –162 dbc

用作时钟源时，低宽带噪声非常重要。在模数转换器 (adc) 测试等应用中，时钟信号的宽带噪声会多次累积。这会降低总信噪比，因此需要特别注意。

高速设备在较低频率下表征和规定特性，因此灵活的时钟源需要在整个频率范围内提供出色的射频性能。r&s^®sma100b 在低至 8 khz 的整个频率范围内都具备出色的射频性能。

过去，为了抑制谐波和次谐波，通常需要滤波器。r&s^®sma100b 发生器具有内置谐波滤波器和出色的次谐波抑制功能，无需使用这种滤波器：

❙ 宽频率范围内的谐波抑制度高达 70 db

❙ 1 ghz 时非谐波低于 –110 dbc

有时候，测试装置需要更多的布线而非理想的布线，因此会导致高衰减。时钟频率越高，这一点越重要。r&s^®sma100b 可充分补偿损耗，无需使用外部放大器：

❙ 6 ghz 发生器的功率高达 38 dbm

❙ 20 ghz 发生器在微波频率范围内的功率高达 32 dbm

信号发生器具有独特的电子衰减器，因此非常灵活，并且没有任何磨损。

r&s^®sma100b 的特点在于能够一体化集成第二个高达 6 ghz 的纯净信号源选件（r&s^®smab-b29 选件）：

❙ ssb 相位噪声：1 ghz、20 khz 偏移时为 –145 dbc (1 hz)

❙ 低宽带噪声：1 ghz、10 mhz 偏移时为 –166 dbc

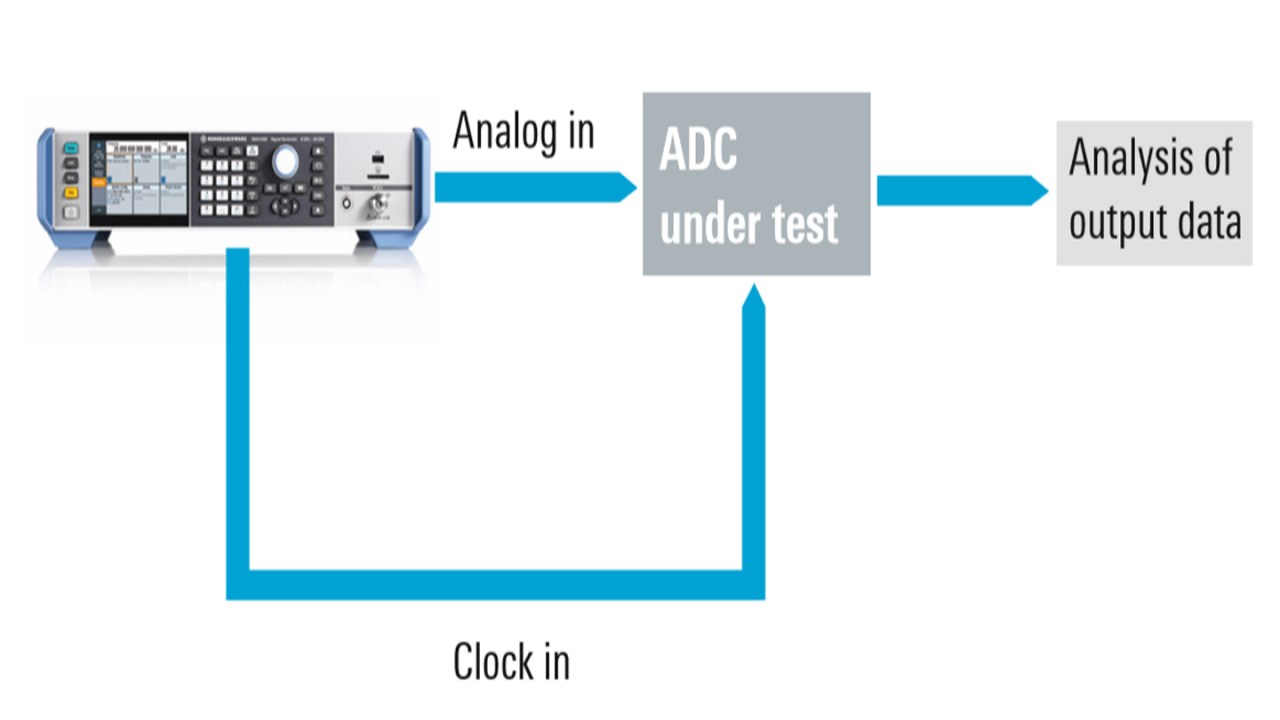

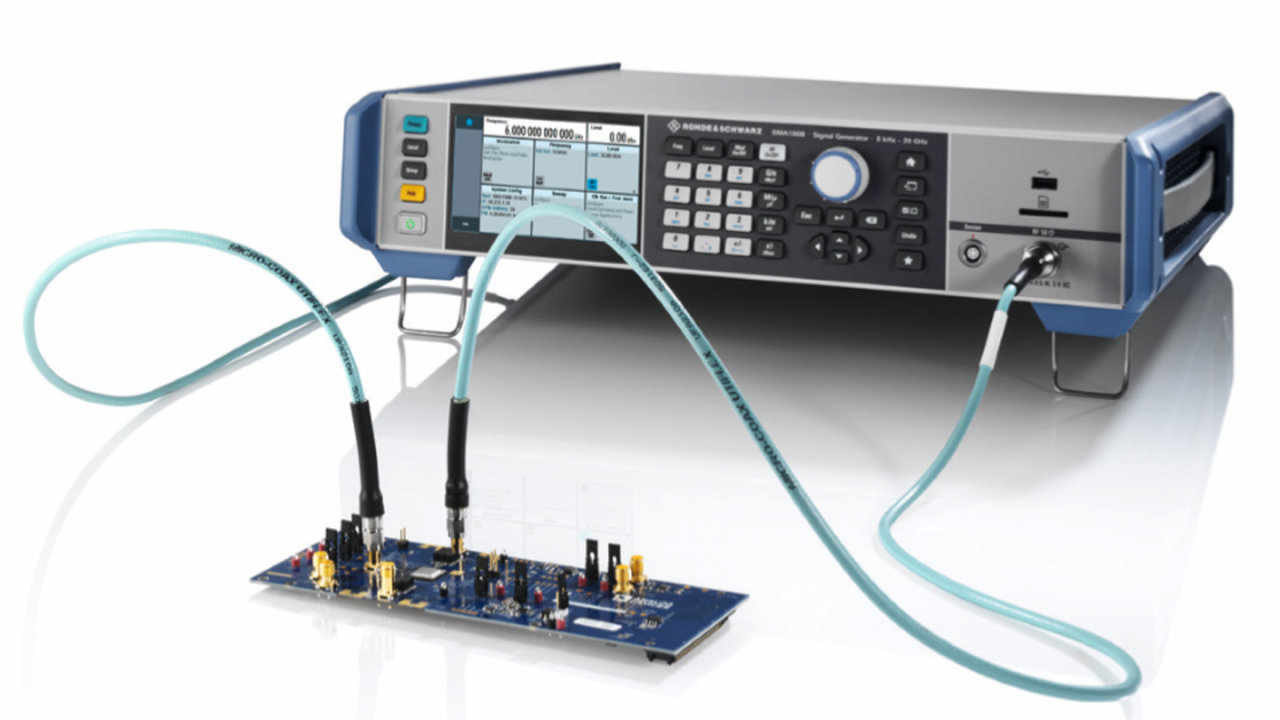

频率和电平完全独立于射频输出。单机即可同时提供射频输入信号和时钟信号，非常便于测试 adc。输出可以是标准的正弦波或方波。为了直接连接到被测设备，输出支持单个和差分格式，并能够添加直流偏移。第二个信号源在输出端提供灵活的电平和频率，具有多种优点。

现有的时钟源55体育的解决方案可轻松升级。r&s^®sma100b 支持对不同供应商的多个通用平台进行远程编程仿真。r&s^®sma100b 采用紧凑的 2 hu 设计，适用于任何开放式现场。
