将具有以太网接口（比如 r&s®osp 开放式交换及控制平台）的仪器集成到单纯的 gpib 总线系统。
您的要求
新型测量仪器配有以太网连接，这已经有一段时间了。虽然许多仪器仍保留了传统的 gpib 接口，但无 gpib 接口的设计越来越普及。
使用单纯的 gpib 总线系统的用户面临的问题是，无法将这些仪器（比如 r&s®osp 交换及控制平台）集成到现有系统。

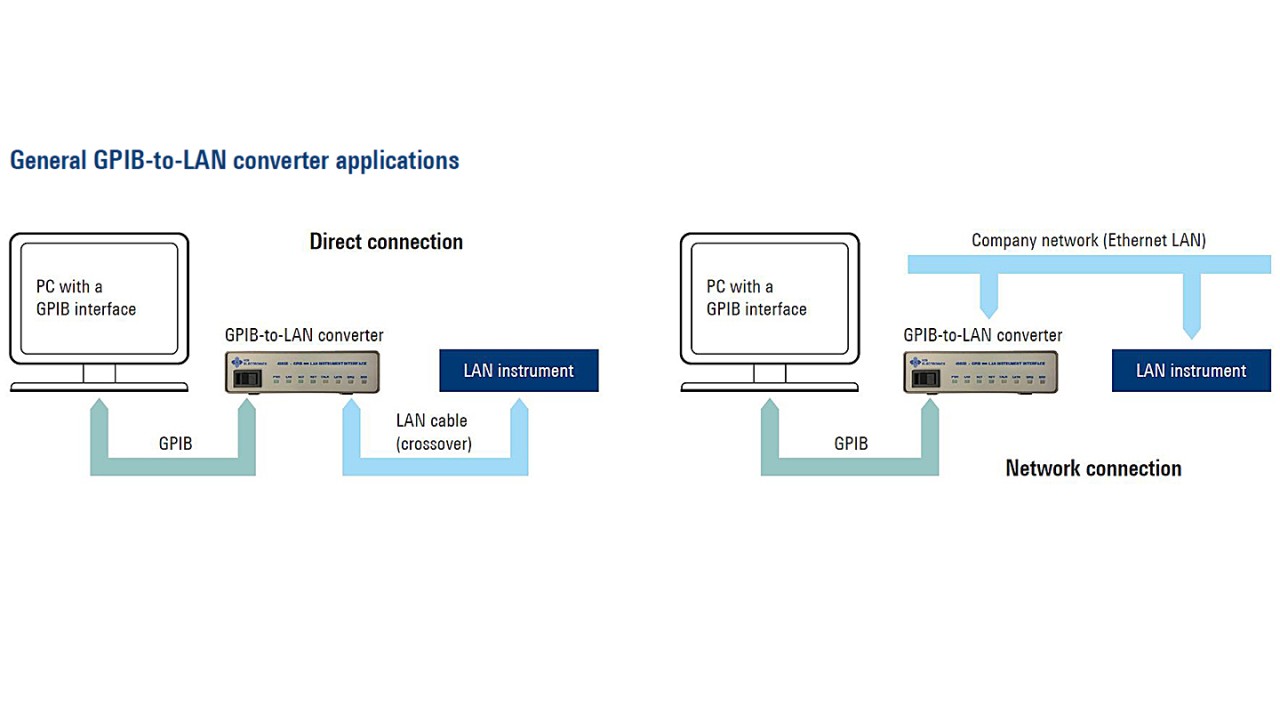

connecting the r&s®osp to a gpib bus system with a gpib-to-lan converter.
connecting the r&s®osp to a gpib bus system with a gpib-to-lan converter.
打开灯箱
55体育的解决方案
ics 公司推出 gpib-lan 转换器，便于轻松将 r&s®osp 或其他只有以太网接口的仪器集成到现有的 gpib 总线系统中。
通过 lan，可以使用任何 web 浏览器配置 gpib-lan 转换器。在配置之后，无需使用特殊软件或驱动程序。
先决条件是使用 vxi-11 协议，这点同样适用于 lxi 仪器。

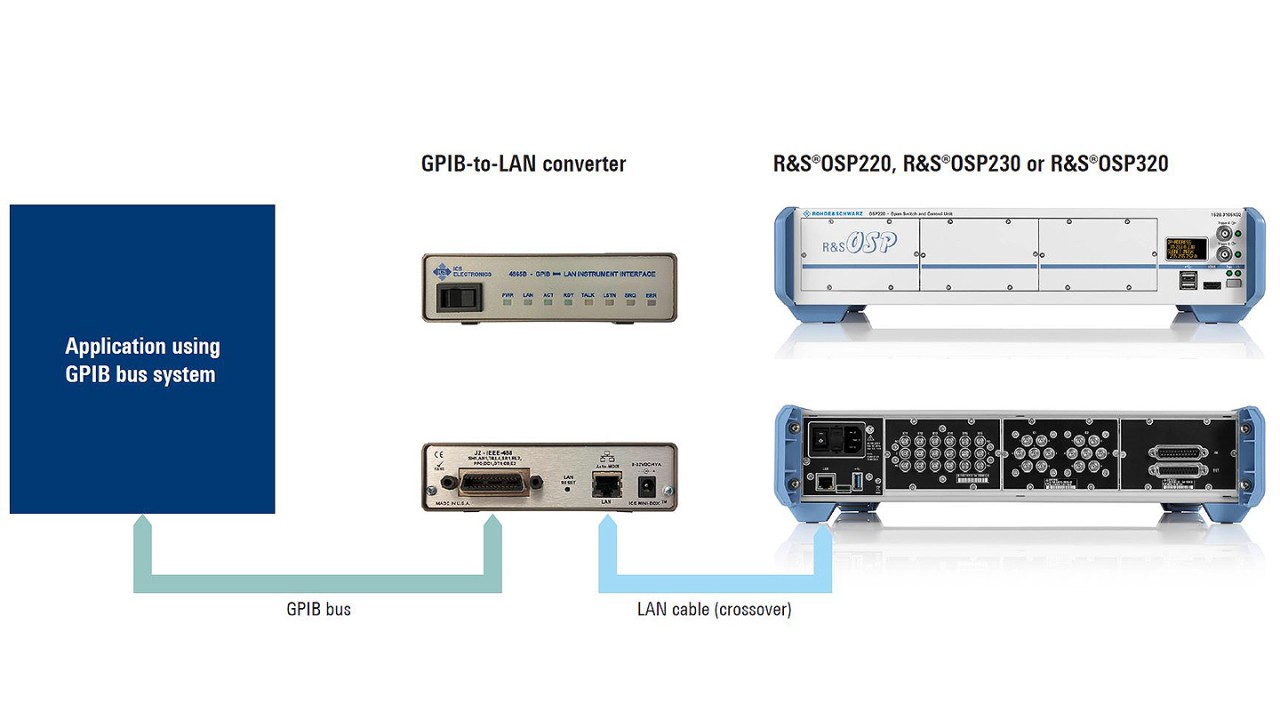

the r&s®osp instruments can be controlled and configured via ethernet using the web gui or scpi commands. alternatively, they can be controlled via the gpib-to-lan converter using scpi commands.
the r&s®osp instruments can be controlled and configured via ethernet using the web gui or scpi commands. alternatively, they can be controlled via the gpib-to- lan converter using scpi commands.
打开灯箱
应用
r&s®osp120 以及 r&s®osp130 开放式交换控制平台的基本单元只配有最新的 以太网接口。要集成到 使用 gpib 总线的旧系统，可以使用转换器来连接 交换及控制平台。
以下步骤是必要的：
- 将转换器连接到具有以太网接口的 windows pc，以便进行相关配置（比如 gpib 以及 tcp/ip 地址）
- 设置配置，如需要，调整软件（比如延时）
（参见提供的转换器文件以及应用指南 1sp30）
| specifications | ||
|---|---|---|
| transmission rates |
gpib to converter converter to gpib |
> 260 kbyte/s > 180 kbyte/s |
| command times | *idn? query |
typ. 17 ms (vxi-11 protocol) typ. 3 ms (raw socket) |
| *cls com | typ. 8.5 ms | |
|
ethernet, type ip address |
ieee 802.3 static or dhcp (autoip) |
|
| data rate (gross) |
10base-t 100base-t |
10 mbit/s 100 mbit/s |
| temperature |
operating temperature range storage temperature range |
–10 °c to 65 °c –40 °c to 70 °c |
| relative humidity | 0 % to 90 %, noncondensing | |
| dimensions | w × h × d |
142 mm × 39 mm × 190 mm (5.57 in × 1.52 in × 7.45 in) |
| weight | 0.73 kg (1.61 lb) | |
